악세스 플로어(Access Floor) 개요



홍&강 Environment, 강 작성





Access Floor?

건물자동화 또는 사무자동화의 개념이 도입된 이래 자동화와 인텔리젼트 시스템의 구축을 위해 여러 가지 종류의 신자재가 개발되어사용되고 있습니다..

이중바닥재도 그러한 신자재중의 하나이며 1990 년대 이전에는 전산실 등일부에서 사용되었으나 근래에는 사무공간이 자동화되면서 사무소건물에 가장 많이 사용되고있는 바닥 자재중의 하나입니다.

 이중바닥재는 악세스플로아(access floor), 플랫폼플로아(platform floor), 레이스트플로아(raised floor) 등의 용어로 사용되는데, 용어에서도 알 수 있듯이 철근콘크리트나 철골조 등의 구체바닥위에일정의 공간을 확보하여 마감바닥을 위치하게 하는 건축자재로서 구체바닥과의 공간에 전화선, 전기 및 전산 배선, 각종 유틸리티 등을 설치하여 사무공간의 자동화를 도모하고 실내공간을쾌적하게 하며 케이블작업의 시공능률을 향상시키는 자재입니다.

그림  1  Server cabinet aisle on raised floor with cooling panels, 위키디피아



설치 장점

1. Clean Room Environment (심미학적인 환경조성)

2. Effective cooling of the electronics (공기순환 - Plenum 역할)

3. Easier cable management (좁은 공간인 Cable Tray로 관리할 때의 다양한 문제점 제거) 등이 있습니다.

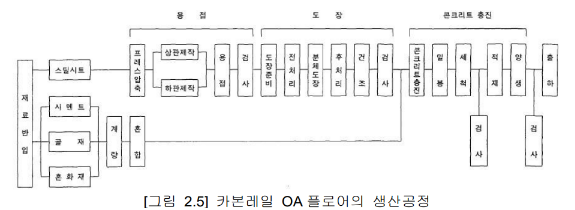

생산과정



시공순서

이와 같은 Floor는 다양한 높이로 51mm에서 1.2m까지 설치될 수 있습니다. (하부에 적용되는 서비스에 부합하게)

(Such flooring can be installed at varying heights from 2 inches (51 mm) to heights above 4 feet (1.2 m) to suit services that may be accommodated beneath.)

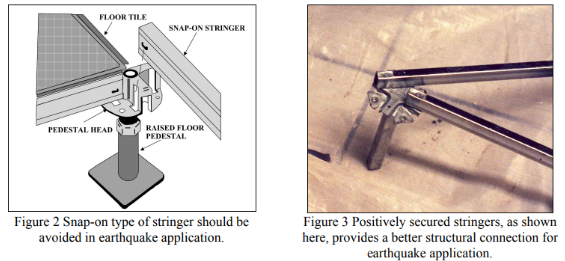

구조적 문제점

 패널의 흔들림과 간격이 설비와 사람에게 피해를 입힐 수 있습니다. 따라서 구조 강도 정기검사가 문제점을 찾는데 도움이 될 수 있습니다.

 설비와 Floor 피해는 Floor가 하중을 견디지 못할때 발생합니다. 이와 같은 문제점들은 잘못된 설치에 의 해 발생합니다. Subfloor의 상태(이물질 제거, 평준화)에 주의를 요구하며, Panel이 설치될 주변 벽은 Panel cutting을 최소화 하고 Panel 흔들림과 간격을 최소화 하기 위해서 가능한 사각형 형태를 유지하도록 구성되어야 합니다.



- 무거운 설비는 반드시 Floor에 직접적으로 지지되고 Anchor를 이용해서 하부 지지 Floor에 직접 고정할 수 있습니다.

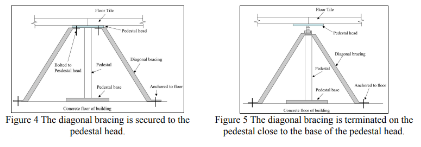

- Figure 4를 보면 the diagonal bracing이 stringer에 볼팅되어 있고 pedestal head와 floor에 볼팅되어 있어서 안정감을 유지할 수 있습니다. 그리고 Figure 5에도 유사하게 the diagonal bracing이 the pedestal head에 연결되고 floor에 볼팅되어 안정감을 유지할 수 있습니다. 요즘은 pedestral base가 안정감 있게 제작되어 실제로는 추천되지 않습니다.



자재

현재 국내시장에서 주종을 이루는 원자재는 스틸과 콘크리트, 알루미늄이 있습니다.

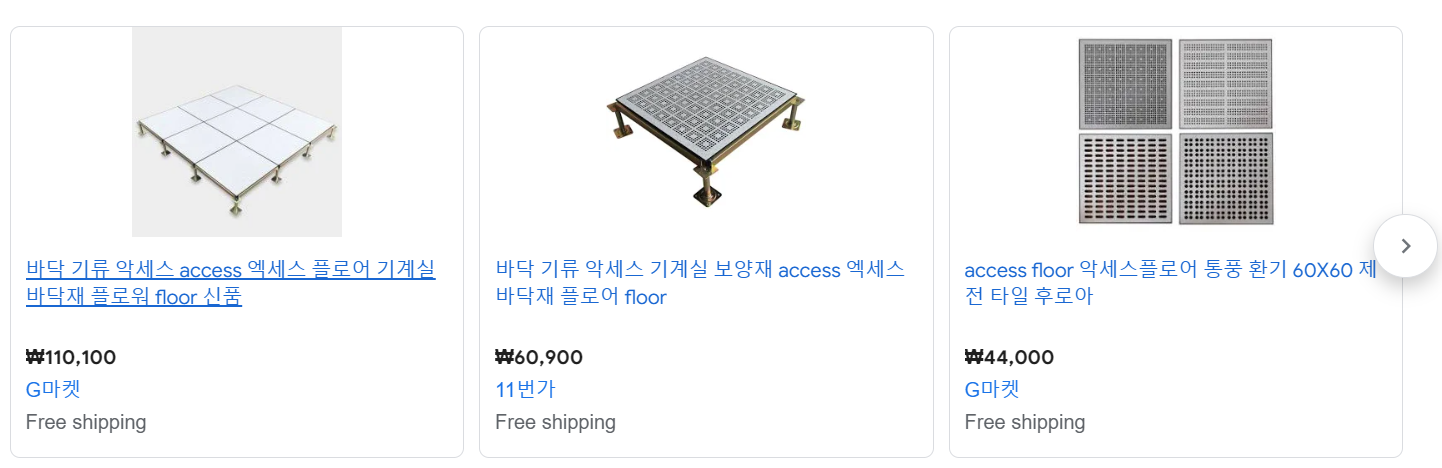

가격

아마존에서도 안파는 것을 g마켓에서는 팔고있네요



[참고문헌]

1) 이중바닥재의 성능평가 및 한국산업규격(안) 작성에 관한 연구, 한국건설기술연구원

2) SELECTION AND INSTALLATION OF RAISED FLOORS FOR CRITICALFACILITY EQUIPMENT IN SEISMIC ZONESA. K., Tang1 and A. J. Schiff

3) Raised floor - Wikipedia
